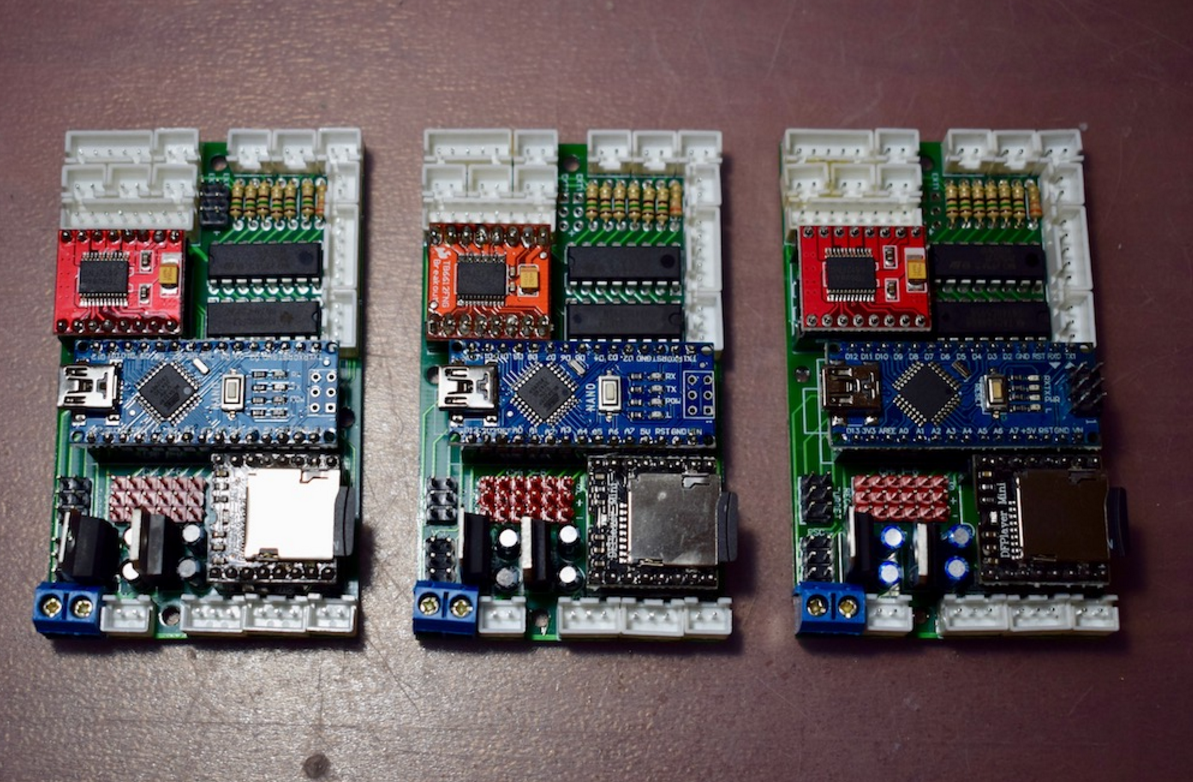

Плата управления танком DK разработана Дмитрием Климинским из г. Москвы.

Полная история разработки и обсуждение платы размещены на сайте Танкового клуба "Москва"

Информация о готовом продукте, документация и контакты здесь

Документация: http://dkmodule.ru/doc/DKTank.pdf

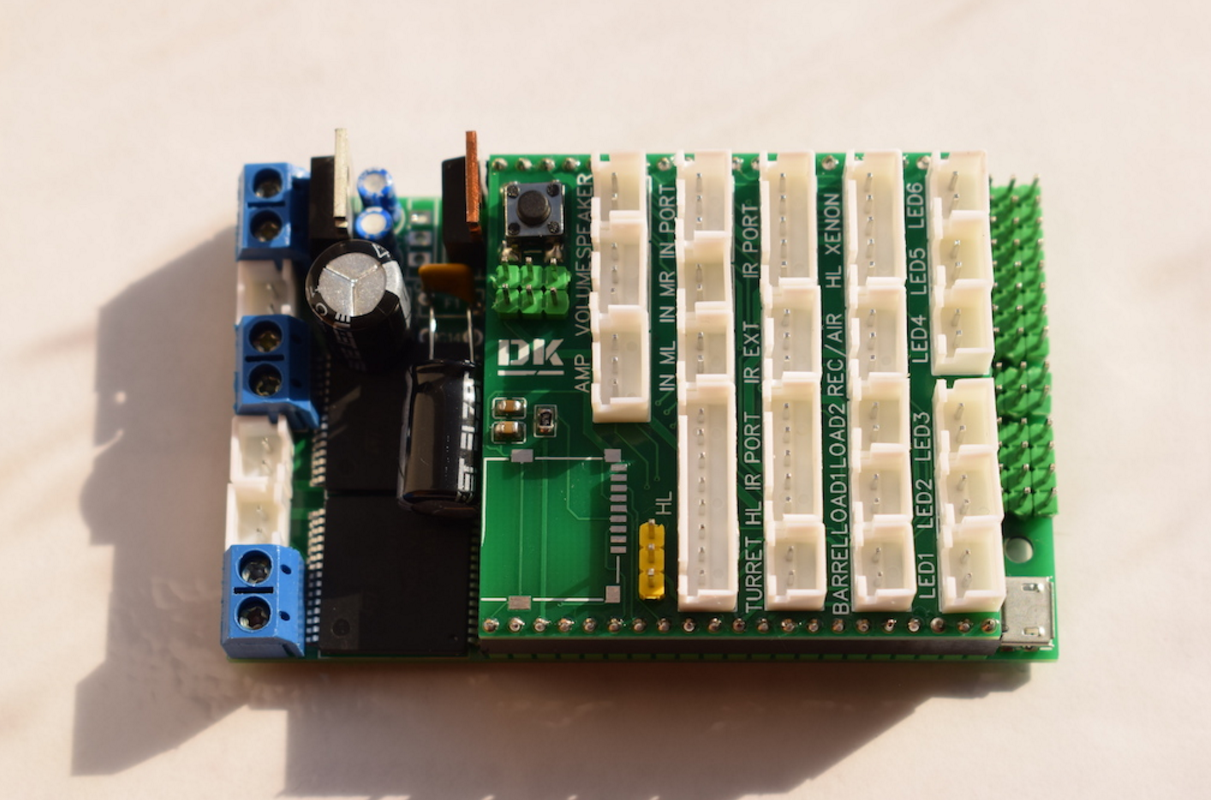

Размеры платы: 8.5 х 5 х 2.5 см, комплекте два регулятора мотора ESC 320A.
Доступные звуки: КВ-1 и PanzerIII.

Основные характеристики
Количество поддерживаемых каналов аппаратуры - от 4-х до 6-ти.
- Полная совместимость с протоколом боя Tamiya, поддержка всех видов техники.
- Поддержка зоны попадания в лобовой проекции для ПТ-САУ.
- Управление моторами: через внешние регуляторы (ESC драйверы). Регуляторы есть в комплекте.
- Настройка разворота модели на месте с возможностью разнонаправленного движения гусениц (раздрай) или без него.
- Пропорциональное управление моторами поворота башни и подъема/опускания ствола.
- Одноканальный звук высокого качества. Встроенный усилитель звука 3 Вт. Разъемы для подключения внешнего усилителя и регулятора громкости.
- Отключение моторов при достижении критического разряда батареи.
- Отдельный светодиод для индикации повреждений и уничтожения, отдельный светодиод для индикаций перезарядки орудия.
- Разъем CWF-8 типа Heng Long для подключения вращения башни, подъем/опускание ствола, освещение, пулемета.
- Выводы для подключения светодиодов: переднее освещение, заднее освещение, светодиодная вспышка и пулемет.
- Поддержка вспышки высокого напряжения.
- Откат орудия через сервомотор.
- Отключаемая возможность имитации отката всем корпусом танка при выстреле.
- Остановка при потере сигнала от аппаратуры, индикация об отсутствии сигнала.
- Настройка параметров через пульт управления TV. Поддержка современных пультов: LG и Samsung.

Что плата не может в этой версии
Технические ограничения на схемотехнику платы управления:
- Нет встроенного драйвера двигателей.
- Нет поддержки дым-машины.
- Нет поддержки Airsoft.
- Нет поддержки отката ствола устройствами типа Tamiya, Asiatam/Taigen, Heng Long.

Автор разрабатывает и новую версию контроллера DK TANK
